防爆提升机变频电控系统

1、系统组成

防爆提升机变频电控系统由两种结构形式：

主要由TH12（或TH24）矿用隔爆兼本质安全型操作台、KXJ220（或KXJ127）矿用隔爆兼本质安全型可编程控制箱、ZBT矿用隔爆（兼本质安全）型变频调速装置构成；

2、主要技术特点

A、双本质安全型人机界面，一个为提升控制状态显示，一个为自定义显示，根据现场情况进行定制。

B、可编程控制箱采用母板插接控制板模式，接线PCB化，省掉大量接触，减少故障率。故障提示语言化，处理问题简单明;

C、适应不同的闸控系统，适合于新老设备。

D、变频装置主回路采用AFE有源前端，具有再生能量回馈电网功能，能量转换效率高 ，电流谐波小，不需功率因数补偿和谐波抑制装置，节能效果显著。

E、整流和逆变硬件结构相同，具备互换性，减少元件配件的种类。

F、具备“悬停”性能，变频器零速转矩可达1.5-2倍额定转矩。

G、低速起动转矩大，高速响应速度快、精度高、稳定性好的优点，能够实现重载平稳起动。

H、先进的多机同步技术，可方便的实现多台电动机的速度同步、力矩同步的运行要求，确保功率平衡。

I、采用热管技术解决变频器散热问题.属于自然对流散热方式，具有环境适应性强，故障率极低的特点。

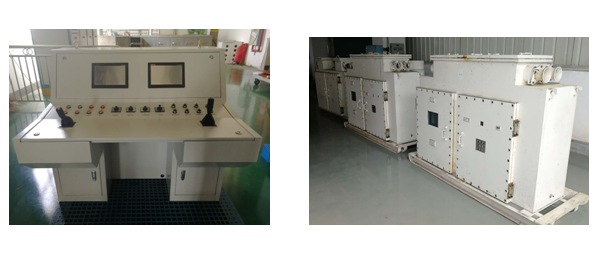

本安主控台（客体内置可编程控制箱），变频调速装置

防爆电控系统典型配置
