JTP型矿用提升绞车
型号：
产品详情
适用于煤矿、金属矿、非金属矿地面或井下的倾斜巷道和立井，作提升、下放物料和运输人员用。
产品由主轴装置、减速器、电机、制动液压站、润滑站、盘形制动器、深度指示器等组成，各项保护功能齐全，完全符合JB/T7888、AQ1033及《煤矿安全规程》等标准要求。

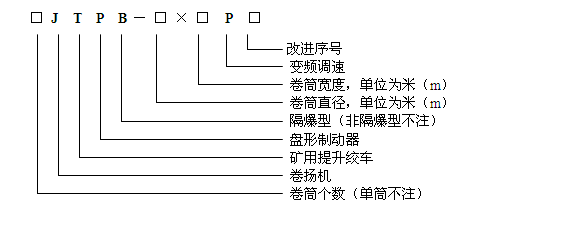

示例 1：卷筒直径为1.2m、宽度为1m，采用非隔爆型变频调速的单卷筒矿用提升绞车的产品型号为：JTP-1.2×1P
示例 2：卷筒直径为1.6m、宽度为0.9m，采用隔爆型变频调速的双卷筒矿用提升绞车的产品型号为：2JTPB-1.6×0.9P
JTP型矿用提升绞车技术参数表
产品 型号 | 卷筒 | 最 大 静 张 力 | 最 大 静 张 力 差 | 钢 丝 绳 直 径 | 最 大 提 升 速 度 | 提升高度 |
减 速 比
| 电 动 机 功 率 | 电 动 机 转 速 | 最大不 可拆分 件外形 尺寸 (不含主轴) | 最大不可拆分件质量 | 变 位 质 量 (不含电机) | ||||
数 量 | 直 径 | 宽 度 |
一 层 | 二 层 | 三 层 | |||||||||||
个 | mm | mm | kN | kN | mm | m/s | m | m | m | kW | r/min | mm | kg | kg | ||
2JTP-1.2×0.8P 2JTPB-1.2×0.8P | 1 | 1200 | 800 | 30 | 20 | 20 | 3.1 | 78 | 213 | 351 | 20 | 75 | 985 | 1100×550×800 | 150 | 3300 |
2.3 | 55 | 740 | ||||||||||||||
1.8 | 45 | 585 | ||||||||||||||
2JTP-1.2×1P 2JTPB-1.2×1P | 1 | 1200 | 1000 | 30 | 20 | 20 | 3.1 | 111 | 279 | 452 | 20 | 75 | 985 | 1100×550×1000 | 190 | 3500 |
2.3 | 55 | 740 | ||||||||||||||
1.8 | 45 | 585 | ||||||||||||||
2JTP-1.6×0.9P 2JTPB-1.6×0.9P | 1 | 1600 | 900 | 45 | 30 | 24 | 4.1 | 107 | 278 | 454 | 20 | 160 | 985 | 1920×960×1310 | 900 | 5200 |
3.1 | 110 | 740 | ||||||||||||||
2.4 | 90 | 585 | ||||||||||||||
2JTP-1.6×1.2P 2JTPB-1.6×1.2P | 1 | 1600 | 1200 | 45 | 30 | 24 | 4.1 | 163 | 391 | 626 | 20 | 160 | 985 | 1920×960×1610 | 1000 | 5400 |
3.1 | 110 | 740 | ||||||||||||||
2.4 | 90 | 585 | ||||||||||||||
JTPB-1×0.8P | 1 | 1000 | 800 | 22 | 16 | 1.6 | 95 | 223 | 366 | 31.5 | 45 | 985 | 2300×1000×1000 (含轴) | 1600 | 1400 | |
1.2 | 37 | 740 | ||||||||||||||
JTPB-1×1P | 1 | 1000 | 1000 | 22 | 16 | 1.6 | 130 | 293 | 474 | 31.5 | 45 | 985 | 2500×1000×1000 (含轴) | 1750 | 1450 | |
1.2 | 37 | 740 | ||||||||||||||
JTP-1.2×1P JTPB-1.2×1P | 1 | 1200 | 1000 | 30 | 20 | 3.1 | 111 | 279 | 452 | 20 | 110 | 985 | 1100×550×1000 | 190 | 2500 | |
2.3 | 90 | 740 | ||||||||||||||
1.8 | 75 | 585 | ||||||||||||||
JTP-1.2×1.2P JTPB-1.2×1.2P | 1 | 1200 | 1200 | 30 | 20 | 3.1 | 143 | 345 | 553 | 20 | 110 | 985 | 1100×550×1200 | 230 | 2600 | |
2.3 | 90 | 740 | ||||||||||||||
1.8 | 75 | 585 | ||||||||||||||
JTP-1.6×1.2P JTPB-1.6×1.2P | 1 | 1600 | 1200 | 45 | 24 | 4.1 | 163 | 391 | 626 | 20 | 220 | 985 | 1920×960×1610 | 980 | 4600 | |
3 | 160 | 740 | ||||||||||||||
2.4 | 132 | 585 | ||||||||||||||
JTP-1.6×1.5P JTPB-1.6×1.5P | 1 | 1600 | 1500 | 45 | 24 | 4.1 | 218 | 505 | 797 | 20 | 220 | 985 | 1920×960×1910 | 1100 | 5000 | |
3 | 160 | 740 | ||||||||||||||
2.4 | 132 | 585 | ||||||||||||||
注：表中电机和减速机均为变换件，可根据不同工况要求或特定要求选用不同的电机和减速机，具体技术参数及配置咨询厂家确定。
