高压变频电控系统型

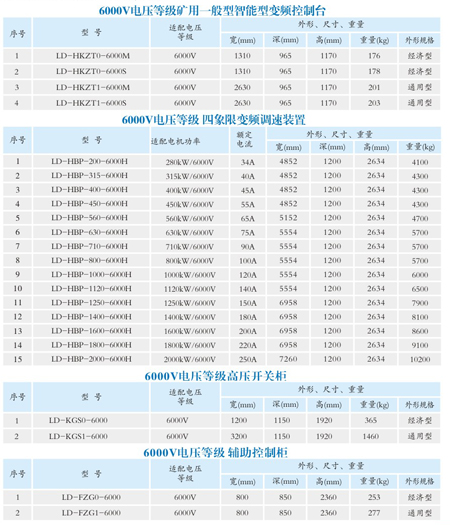

　LD-HKZT系列智能型控制台LD-HKZT系列智型高压变频电控系统采用日本三菱FX或德国西门子S7类型可编程控制器作为系统的主控器件。系统的各项控制和保护功能之间的逻辑关系,结合现场实际情况,用编程的方法加以解决。采用RS-485通讯方式,通过通讯模块间工作指令的传送,将各种外设控制开关、传感器来的信号均接到控制台PLC的输入端,经PLC的逻辑运算、并经制动、调速智能站,控制调速回路、回馈回路、低频回路等被控对象动作,去驱动相应的输出继电器动作,再控制智能模块、工作继电器及各控制单元,完成提升机的加速、等速、减速、爬行、制动、停车、保护、报警、PID速度闭环等过程。经济型LD-HBP0系列提升机用智能型高压变频电控系统由LD-HKZT0智能型变频控制台、LD-HBP四象限高压变频调速装置一套、LD-KGS高压开关柜、LD-FZG辅助控制柜等组成。通用型LD-HBP1系列提升机用智能型高压变频电控系统由LD-HKZT1智能型变频控制台、LD-HBP四象限高压变频调速装置一套、LD-KGS高压开关柜、LD-FZG辅助控制柜、LD-LJG左角柜、LD-RJG右角柜等组成。LD-KGS系列高压开关柜LD-KGS系列手车式高压真空开关柜适用于发电厂、石油化工、冶金、纺织、厂矿、大型仓库、高层建筑及煤矿地面等变电所,对额定电压12kv或7,2kv,额定频率为50Hz的三相交流高压供电系统中作为电能的接受和分配,电机及其他电气设备的起动、控制和保护的开关设备。主要特点：结构新颖：开关柜的手车通过推车器与旋转导轨相连,关上旋转导轨,手车自动从试验位置推入工作位置。可靠性高：经我公司技术人员优化设计的ZKI型真空断路器,具有结构简单、零部件数量少,操作可靠性高的特点。结构紧凑：双层结构的LD-KGS手车式高压真空开关柜,可大大节省战地面积,减少变电所的基建投资。保护齐全：LD-KGS型开关柜按不同用途可配置短路、过流、接地、欠压及操作过电压保护。保护器件可选用机电式继电器,也可选用具有遥控、遥测、遥讯功能的综合自动化保护装置。防护等级高LD-KGS型开关柜外壳防护等级为IP54,高于普通开关柜。LD-HBP系列高压变频装置LD-HBP系列高压变频器由激磁涌流抑制柜、变压器柜、单元柜、控制柜等主要部分组成,主要及核心元器件均采用进口器件,采用单元串联叠加升压原理,集成载波移相、PWM整流、有源逆变、矢量控制、散热技术、计算机控制等先进行技术,构成交一直一交电压源型变频器,其中转速闭环控制可保证很高的精度和很准确的动态转速,整个系统采用高性能的DSP微处理器,可以自动检测到电机的参数建立电机的数学模型,通过检测电机的电压和电流,对电机的磁通和转矩进行实时的解耦控制。能对电机转矩进行主动的限制,避免负荷波动导致的过电流故障对系统的损害。LD-FZG系列辅助柜辅助柜用于提升机辅助设备的AC380V配电。双回路进行,各进、出回路配置有工作指示,并为提升机,辅助设备、起重机、电焊机及室内照明等机房辅助设施供电。LD-HBP高压变频电控原理高压变频装置由激磁涌流抑制柜、变压器柜、功率柜、控制柜四部分组成。三相高压电经高压开关柜进入、经输入降压、移相给功率单元柜内的功率单元供电,功率单元分为三组,一组为一相,每相的功率单的输出首尾相串。主控制柜中的控制单元通过光纤功率柜中的每一功率单元进行整流,逆变控制与检测,这样根据实际需要通过操作界面进行频率的给定,控制单元把控制信息发送到功率单元进行相应的整流,逆变调整,输出满足负荷需求的电压等级。LD-HBP矿用一般型高压变频电控系统技术特点1、重过载配置LD-HBP系列电控中的高压变频器采用重过载的元器件配置,具有1.8倍/60秒。2.2倍/20秒的过载能力。尤其是能够在低速下输出高转柜,完全满足了矿井提升机对启动转矩的要求。2、全功率能量回馈LD-HBP系列电控系统中的高压变频器采用100%功率的PWM整流有源前端,变频器的最大回馈功率与最大输出功率相同,最大制动转矩达到电机额定转矩的2.5倍。在需要时,能够快速制动绞车,最大限度保障系统安全。3、动态转速识别与旋转启动功能LD-HBP系列高压变频器采用先进的电机控制算法,能够在1秒内完成对电机转速的跟踪识别。在提升机机械制实效时候,能够快速捕捉到高速运动的电机并施加快速有效的电气制动,避免罐笼高速冲击井架导致重大损失。4、高性能矢量回馈LD-HBP系列变频器采用高性能的矢量控制技术,能够主动的控制电机的输出转矩,主动限制电机电流,避免负荷波动或者负荷过大引起的过电流故障,在一定的电机电流过载倍数前提下,最大限度地提高输出转矩。能够实现电机的零速大转矩启动,快速加减速,以及精确、平稳的速度控制,提高绞车运行的平稳性,降低转矩冲击,提高设备的使用寿命。5、高效率配置LD-HBP系列高压变频器采用单元串联多电平能量回馈型四象限高压变频器,直接6KV（或10KV）输入、输出。整机效率高,额定负载效率96%以上。6、完美无干扰LD-HBP系列高压电控输入输出功率因数高,电流谐波小,不需功率因数补偿和谐波抑制装置；输出阶梯正弦。PWM波形,谐波含量少,不需输出滤波装置,对电缆,电机绝缘无损害。高压主电路与低压控制电路之间的通讯采用光纤传输,电隔离性能好安全可靠,系统抗干扰能力非常强。7、自动调节功能LD-HBP系列高压电控具备电压自动调整功能,可以自动调节输出电压,不受电网电压和负载变化的影响,保护电机免受因长期电压过高而导致的绝缘损伤或磁密过高而引起的铁心过渡发热。8、完备的诊断功能LD-HBP系列高压电控具有完善的自我诊断能力,在线监控系统状态。故障发生时,变频器自动采取相应的保护措施,并保存故障发生的时间、原因、故障点及故障时的运行参数,帮助维护人员迅速找到故障原因,排除故障。
