矿用架空乘人装置

 产品简介
    矿用井下架空乘人装置，俗称猴车，是煤矿井下一种辅助运输设备，主要是运用于斜巷、平巷或起伏变化巷道人员运送。
乘人装置钢丝绳运行速度低，乘人离地不高，具有运行安全可靠、人员上下方便、随到随行、不需等待、一次性投入低、
动力消耗小、操作简单、便于维护、工作人员少和运送效率高等特点，是一种新型的现代化煤矿井下人员输送设备。

产品优势
     新一代矿用架空乘人装置，全新的结构，从用户角度，从使用、维护、安装、安全等方面精心设计，具有以下特点：

参数范围

产品结构特点

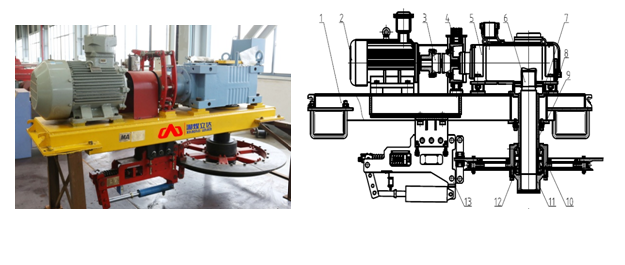

1.高性能驱动装置

★  传动高效：驱动装置由电机驱动，通过联轴器、减速器后直接驱动驱动轮旋转，机械效率高达95%以上（液压传动效率约80%）。

★  柔性联轴器：电机与减速器采用柔性联轴器连接，允许两轴不同心，永不断轴；联轴器内无弹性橡胶元件，不需更换配件。

★  双级制动：驱动装置设计有工作制动器和安全制动器，工作制动器安装在减速器轴上，采用电液制动器，安全制动器安装在驱动轮上，采用液压制动，两制动器均为失效型制动器，保证系统安全。

★  拉扭力分离：驱动轮通过轴承安装在断轴保护套上，系统中钢丝绳拉力由驱动轴外侧的断轴保护套承受，驱动轴只起传递扭矩的作用，不承受钢丝绳拉力，大大提高驱动轴及减速器的使用寿命，使系统经久耐用。

★  安装方便：驱动装置的安装只需采用四套U形螺栓与安装梁锁紧，便可完成驱动装置的安装。

★  配置灵活：驱动装置可根据用户需求配置不同功率的电机，不同类型的减速器、不直径的驱动轮，但驱动装置的安装尺寸不变。

★  柔性联轴器：承受扭矩大，性能高，可吸收安装时电    机轴与减速器轴的径向和角度仿差，使两轴不承受弯矩，保证使用受命，内部无橡胶元件，无需更换配件。

★  订制专用减速器：集成润滑油泵，工作时自动喷射润滑油至各齿轮，  形成飞溅润滑，润滑效果好，并有利于形热；安装尺寸统一，便于各减速器互换。

★  安全制动器液压站：

本液压站是专门为安全制动器提供液压油的，实现安全制动器的开闸与抱闸。

l  双电机设计，一个正常使用，一个备用。

l  两路液压输出接口，一路正常使用，一路备用。

l  自动保压，当开闸后，电机断电，系统自动保压，当压力低于设定值时，电机自动起动，使系统压力维持在正常工作范围。

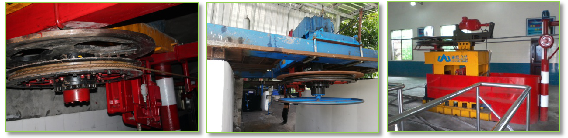

★  机头安装方式：架空式、落地式两种方式，灵活选用

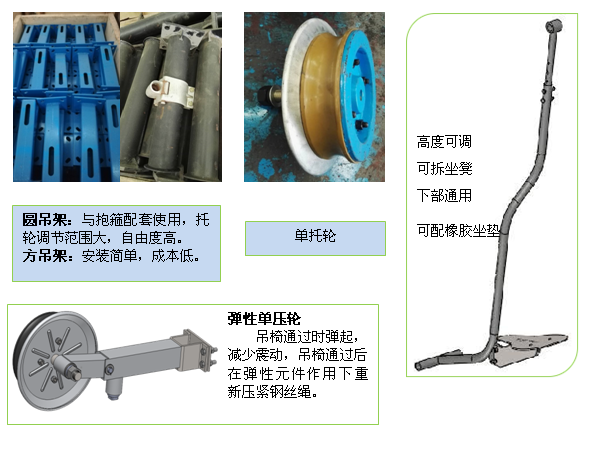

2.托绳装置与乘人装置

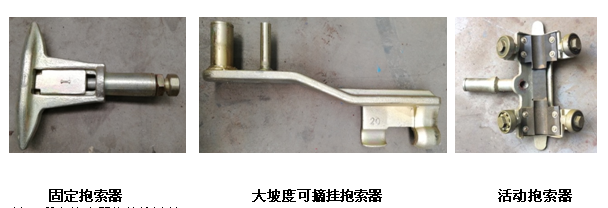

注：所有抱索器均为锻造件

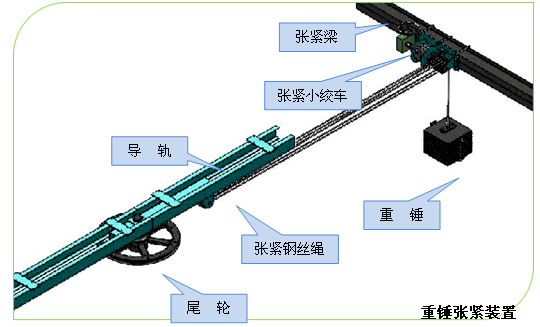

3、尾轮及张紧装置

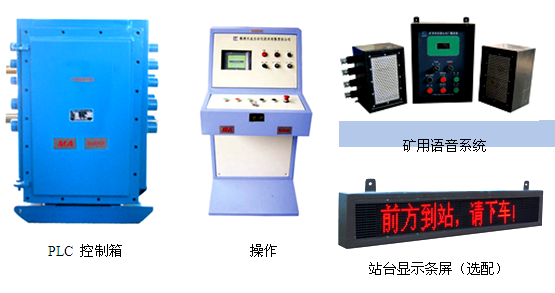

4、电控系统

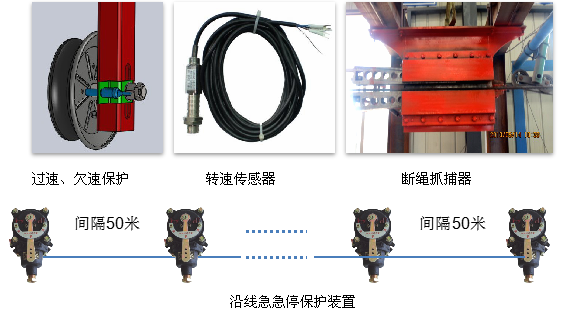

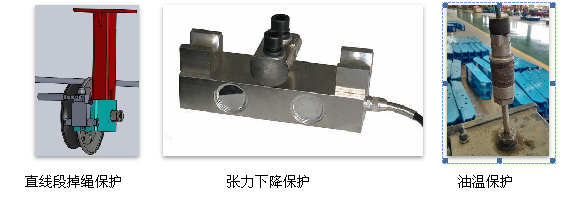

5、猴车安全保护装置
